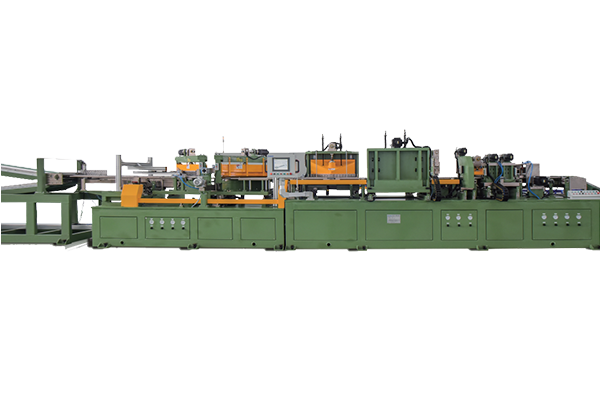

600线两剪八冲 - 横剪线-600线 - 产品中心 - 产品中心

产品 · 介绍

PRODUCT INTRODUCTION

一、生产线用途
本生产线用于完成中、小型变压器铁心片的剪切、冲孔及冲缺。生产全斜接缝，半斜接缝，直接缝的变压器铁心片。硅钢片卷料经本生产线冲剪成设定规格形状和尺寸的片形后，在生产线末端完成分类和整理工作，以供铁心叠片时使用。
二、生产线主要组成:
1. 双头开卷机（液压撑紧、电动转位）
2.斜坡导料装置
3. 送料机（伺服电机驱动、测长装置）
4. 冲床段（含V型冲床一台，含刀具1套，冲裁采用伺服电机驱动，纵向固定，横向移动伺服电机驱动；含冲孔冲床一台，含冲模1套，冲裁采用伺服电机驱动，纵向、横向固定，冲模尺寸用户以书面方式提供；）
5. 剪床段（两台斜剪床，剪切采用伺服电机驱动，各含刀具1套，其中剪Ⅰ可调整角度，即可固定在45°或90°的工作位置）
6. 出料台
7. 分理料机（含分料装置、压料装置）
8. 接料车（乙方提供参考图纸，甲方制作）
9. 全线调宽系统
10．气动系统（不含空压机及净化装置）
11．电控系统控制柜及操作台(台达电控系统，触摸式人机界面操作)

联系我们

技术 · 参数

TECHNICAL PARAMETERS

材料厚度	0.23-0.35	定尺长度	350-3000mm
材料宽度	80-600mm	定尺公差	匀速时±0.20mm
电源	380V/50HZ	剪切角度精度	±0.05°
装机容量	约20KW	剪切毛刺	≤0.02mm
送料速度	约0～121m/min	冲孔毛刺	≤0.02mm

功能 · 特点

FUNCTIONAL FEATURES

01

横剪线采用单边定位手动调宽，伺服动力，台达控制系统，送料采用交流伺服系统及控制器实现精确长度

02

冲、剪采用高响应伺服电机驱动，具有高效率、高精度、噪音低、故障率低等优点

03

中文人机界面，色彩直观，操作人员通过触摸屏即可轻松完成参数输入、修正等。

04

定量剪切加工，准确无误轻松实现图纸要求数量定量剪切可人工、自动分料码料。（选购）
